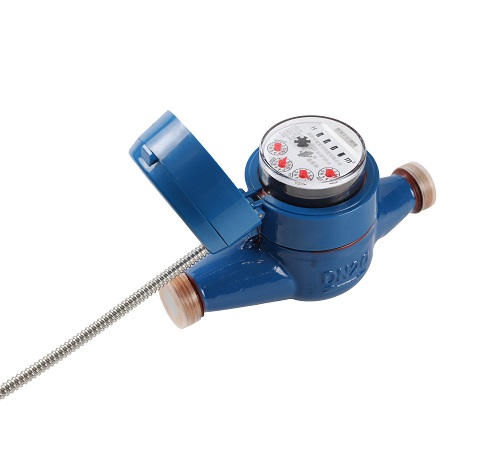

光电直读水表的本质:有线智能水表的核心构成

2025-07-03

通信架构:双模有线通道的协同
1. M-BUS通信
- 无极性树形拓扑:单总线可串联数百只水表,布线无需区分正负极,大幅降低施工复杂度;
- 低功耗直读特性:仅抄表瞬间由总线供电(36V DC),瞬时唤醒完成数据读取,常态零耗电;
- 远程阀控支持:结合管理软件可实现远程开关阀门,适用于预付费或欠费管控场景。
2. RS485通信
- 工业级抗干扰:差分信号传输抵御电磁干扰,适应电机房、变电站等复杂环境;
- 高速率数据传输:支持1200m传输距离,波特率最高达9600bps,满足密集小区实时抄表需求;
- 极性敏感设计:需严格按A/B线序接线,但稳定性优于无线方案。

有线智能化的技术优势
1. 计量零误差
 直接读取字轮绝对位置(非脉冲累计),机械显示值与电子读数完全一致,彻底消除累计误差纠纷。
2. 全环境适应
 - 防水:IP68密封设计,可长期浸水工作;
 - 耐温:-10℃~50℃稳定运行(冷水表)/ 0℃~90℃(热水表);
 - 抗磁:电子模块真空封装,强磁场干扰无效。
3. 运维成本低
 - 零电池依赖:无内置电池,规避电池老化失效风险;
 - 预判式维护:通过微小流量突变(如0.01m³/h)锁定管道暗漏,减少爆管损失。

刚需的应用领域
地下井房:M-BUS穿透潮湿环境,无线信号失效,农村深井抄表难
高层住宅:RS485高速传输整栋楼数据,千户小区同步抄表延迟
工业厂区:RS485抗电机电磁干扰,水泵房计量失真
预付费管理:M-BUS总线供电支持远程关阀,商铺欠费停水纠纷

有线部署的优化方向
- 布线成本:旧小区改造需穿墙打孔 → 采用分线器级联减少主线铺设;
- 供电依赖:RS485需外部电源 → 部署集中供电箱并配备UPS备用;
- 拓展瓶颈:总线带载量有限 → 新增楼宇主机扩展网络节点。

光电直读水表的再升级
1. 混合通信备份:RS485为主通道+ 4G无线备用,突发断线时自动切换。
2. 多参数集成:扩展压力、水质传感器,供水管网的“健康哨兵”。
3. 边缘计算赋能:本地分析用水行为(如独居老人零用水预警),降低云端负载。
