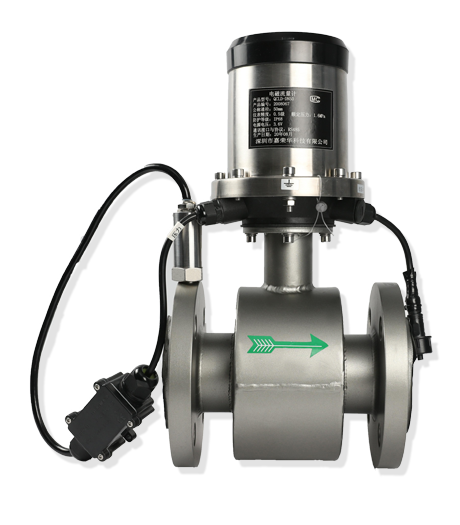

电磁水表

一、概述

　　电磁水表基于法拉第电磁感应定律的原理来测量流量的电子水表。广泛应用于水工业中各种水的计量，如原水、供水、污水处理及水利工程行业。

二、产品特点、用途和适用范围

　　1.1特点

　　●LD系列电磁流量计，具有以下特点：

　　●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量;

　　●测量管内无阻流件，压损小，直管段要求低;

　　●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求;

　　●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小;

　　●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1;

　　●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂;

　　●具有RS485或RS232O数字通讯信号输出;

　　●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能;

　　●采用SMD器件和表面安装(SMT)技术，电路可靠性高;

　　●可用于相应的防爆场合。

　　1.2主要用途

　　KDLD系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

　　1.3使用环境条件

　　环境温度： 传感器-25℃～+60℃ 转换器-10℃～+60℃

　　相对温度： 5%-95%

　　1.4工作条件

　　流体最高温度： 一体型 70℃

　　分离型： 聚四氟乙烯衬里 150℃

　　氯丁橡胶衬里 80℃

　　聚氨酯橡胶衬里 70℃

　　流体电导率： ≥5uS/cm

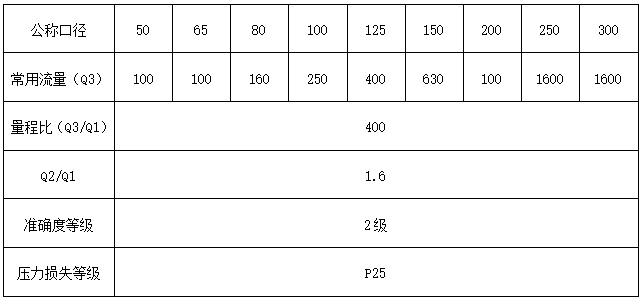

三、主要参数

四、产品型式和组成

　　4.1产品组成

　　电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成，分离型还需要一根专用的双层屏蔽的电缆连接转换器和传感器。

　　4.2产品型式

　　KDLD系列电磁流量计分为一体型和分离型两种结构形式。可用于规定的防爆场所。

　　传感器有7种不同材料的电极和4种不同材料的衬里可供选用。
